條形光源直射光

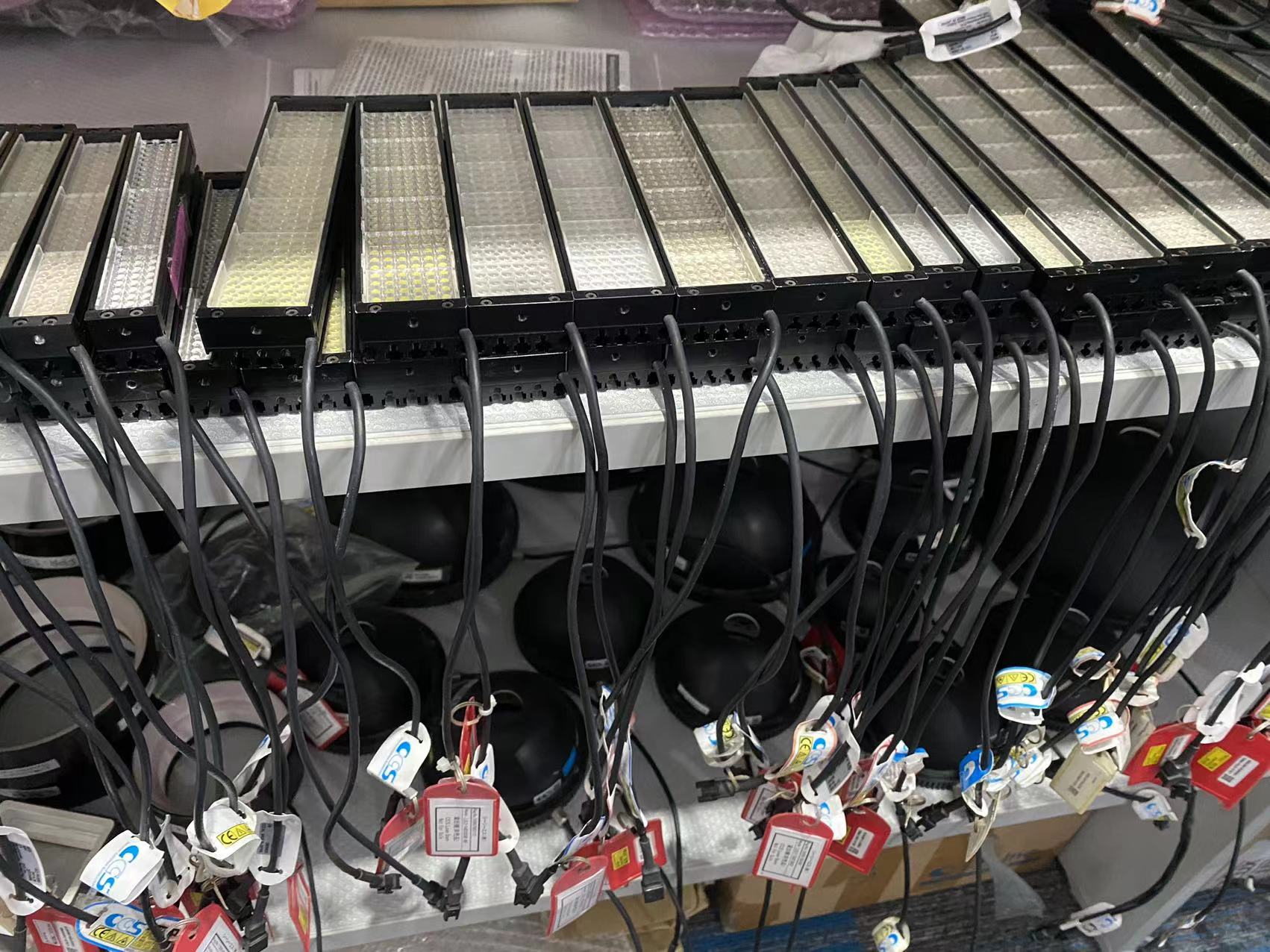

產品大圖
  • 條形光源直射光
  • CCS
  • HLDL3-750X28IR-DF-M
  • 日本
  • 2-3周
  • 詳情請聯系京都玉崎王工13717023088

產品詳細介紹



產品詳細信息

LED發光顏色 紅白藍綠
峰值發光波長 860 nm(典型值)
外觀尺寸 寬 1520 毫米 x 深 44 毫米 x 高 30 毫米
輸入電壓 24伏直流電
消耗功率 最大 147 瓦
極性, 信號 1: (+), 2: 常閉, 3: (-)
線纜長度 300毫米
外殼材質 鋁合金
使用溫濕度 溫度:0~40℃、濕度:20%~85%RH(無凝露)
保存溫濕度 溫度:-20~60℃,濕度:20%~85%RH(無凝露)
冷卻方式 自然風冷
輸入端口 ELP-02V×2
適合規格 CE、UKCA、RoHS、REACH
IEC 62471
HLDL3-1500X28IR-DF-N:調制風險
HLDL3-1500X28IR-DF-M:低風險
HLDL3-1500X28IR-DF-W:豁免
重量 HLDL3-1500X28IR-DF-N:最大 3000 克
HLDL3-1500X28IR-DF-M:最大 3000 克
HLDL3-1500X28IR-DF-W:最大 3100 克
附屬品 使用說明書
備注 *如果您想與頻閃控制單元(超速型)組合使用,請咨詢。
*使用兩根相同長度的延長線連接燈光單元。由于電纜規格不同,使用不同長度的電纜可能會導致發光不均勻。



HLDL3系列

高功率 LED 照明 HLDL3 系列。
條形燈可進行遠距離、大面積照射。
適用于大型工件、遠距離照明、機器人拾取檢測等多種應用。

  • 亮度比 HLDL2 系列*高 1.7 倍,支持更快的檢測速度和更高的分辨率。
  • 產品陣容已擴展至 144 種型號,適用于更廣泛的應用。
  • 12 種尺寸,從 150 毫米到 1800 毫米(以 150 毫米為增量)。
  • 有 4 種波長可供選擇:紅、白、藍和紅外。
  • 除了寬光指向性和窄光指向性之外,現在還提供中指向性類型。
  • 該外殼比目前安裝在機器人手臂和檢查設備上的產品更輕、更緊湊。
  • 也可以定制訂單,例如不同的波長和過載。

(*寬型:HLDL2的1.1倍,窄型:1.7倍)





























特點/成像比較

豐富的陣容

發光面長度 150 至 1,800 mm(150 mm 單元、12 種尺寸)/ LED 顏色紅、白、藍、紅外 / LED 顏色紅、白、藍、紅外 ... 陣容中共有 144 個型號!

增加亮度

常規產品(尺寸300,白色)
窄型
約 高出1.7倍

LWD 1,000 mm 的 HLDL3-300X28SW-DF-N 和 HLDL2-300X45SW-DF-N 之間的比較。

寬型
約 1.1倍高

LWD 300 mm 的 HLDL3-300X28SW-DF-W 和 HLDL2-300X45SW-DF-W 之間的比較。

* 亮度的增加因型號而異。(這些值僅供參考,并非保證值。)

光的三種方向性

三種光指向性 窄型、中型、寬型
按類型劃分的相對輻射強度分布(白色)
按類型劃分的相對輻射強度分布(白色)
HLDL3-450X28SW 型的相對輻照度比較圖(白色)
HLDL3-450X28SW 型的相對輻照度比較圖(白色)
圖形

成像對比(糕點采摘光源)

工件圖像:烘焙糕點
長寬比(毫米) 窄型
HLDL3-450X28RD-DF-N
中型
HLDL3-450X28RD-DF-M
寬型
HLDL3-450X28RD-DF-W
500
快門速度:180μs

僅 FOV 的中心部分被照亮。



快門速度:550μs

比窄型照明范圍更廣,
但視場邊緣仍然較暗。


快門速度:2000μs

整個視場內均勻照明。


1,000
快門速度:550μs

照明范圍更廣
,但視場邊緣仍然較暗。


快門速度:2800μs

均勻照明。



快門速度:2800μs

光照量不足。


2,000
快門速度:900μs

整個視場內均勻照明。



快門速度:900μs

光照量不足。



快門速度:900μs

光照量不足。


* 更改快門速度以適應成像。可以調節快門速度以使暗圖像的成像變亮。
* 視場角:380 毫米(高)x 317 毫米(垂直)

應用領域

應用領域

  • 大型工件的外觀檢查
  • 機器人采摘光源
  • 物流條碼讀取光源
  • 沖壓件沖頭尺寸的測量
  • 零件分類、模型混合檢查
  • 檢查未安裝的零件
