京都玉崎日本CCS機器視覺LED照明光源廠家指定代理，光源的用途不同！
?1.選擇光源的角度

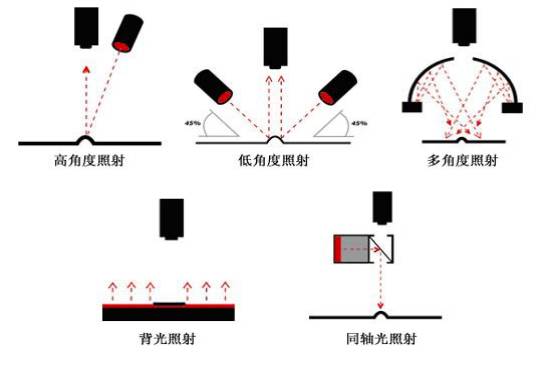

根據期望的圖像效果，選擇不同入射角度的光源。高角度照射，圖像整體較亮，適合表面不反光物體；低角度照射，圖像背景為黑，特征為白，可以突出被測物輪廓及表面凹凸變化；多角度照射，圖像整體效果較柔和，適合曲面物體檢測；背光照射，圖像效果為黑白分明的被測物輪廓，常用于尺寸測量；同軸光照射，圖像效果為明亮背景上的黑色特征，用于反光厲害的平面物體檢測。不同角度光源的示意圖如下：???
1.??選擇光源的顏色??
考慮光源顏色和背景顏色，使用與被測物同色系的光會使圖像變亮(如：紅光使紅色物體更亮)；使用與被測物相反色系的光會使圖像變暗(如：紅光使藍色物體更暗)。??
?
?
不同顏色光源效果示例：
?
|
?彩**** |
?紅光效果 |
?綠光效果 |
?藍光效果 |
?
?
波長越長，穿透能力越強；波長越短，擴散能力越強。紅外的穿透能力強，適合檢測透光性差的物體，如棕色口服液雜質檢測。紫外對表面的細微特征敏感，適合檢測對比不夠明顯的地方，如食用油瓶上的文字檢測。? ? ???
?????????
1.????????選擇光源的形狀和尺寸??
主要分為圓形、方形和條形。通常情況下選用與被測物體形狀相同的光源，最終光源形狀以測試效果為準。光源的尺寸選擇，要求保障整個視野內光線均勻，略大于視野為佳。???????????????????????????????
????????????????????????
2.????????選擇是否用漫射光源??
如被測物體表面反光，最好選用漫反射光源。多角度的漫射照明使得被測物表面整體亮度均勻，圖像背景柔和，檢測特征不受背景干擾。
?器視覺環形光源機器視覺環形光源機器視覺環形光源機器視覺環形光源機器視覺環形光源
LDR2系列環形光源
采用柔性基板，可創造出任意角度，從高密度分布的LED處，將直射光向中心部集中進行照射。
|
LED發光色 |
外型尺寸 |
|
|
紅色 |
外徑φ32mm、內徑φ10mm、高16mm |
|
|
白色 |
外徑φ32mm、內徑φ10mm、高16mm |
|
|
藍色 |
外徑φ32mm、內徑φ10mm、高16mm |
|
|
綠色 |
外徑φ32mm、內徑φ10mm、高16mm |
|
|
紅色 |
外徑φ42mm、內徑φ18mm、高18mm |
|
|
白色 |
外徑φ42mm、內徑φ18mm、高18mm |
|
|
藍色 |
外徑φ42mm、內徑φ18mm、高18mm |
|
|
綠色 |
外徑φ42mm、內徑φ18mm、高18mm |
|
|
紅色 |
外徑Φ50 mm、內徑φ28mm、高16mm |
|
|
紅色 |
外徑Φ50 mm、內徑φ28mm、高16mm |
|
|
白色 |
外徑Φ50 mm、內徑φ28mm、高16mm |
|
|
藍色 |
外徑Φ50 mm、內徑φ28mm、高16mm |
|
|
綠色 |
外徑Φ50 mm、內徑φ28mm、高16mm |
|
|
紅色 |
外徑φ70mm、內徑φ35mm、高22mm |
|
|
紅色 |
外徑φ70mm、內徑φ35mm、高22mm |
|
|
白色 |
外徑φ70mm、內徑φ35mm、高27mm |
|
|
藍色 |
外徑φ70mm、內徑φ35mm、高27mm |
|
|
綠色 |
外徑φ70mm、內徑φ35mm、高27mm |
|
|
紅色 |
外徑Φ90 mm、內徑Φ50 mm、高20mm |
|
|
紅色 |
外徑Φ90 mm、內徑Φ50 mm、高20mm |
|
|
白色 |
外徑Φ90 mm、內徑Φ50 mm、高20mm |
|
|
藍色 |
外徑Φ90 mm、內徑Φ50 mm、高20mm |
|
|
綠色 |
外徑Φ90 mm、內徑Φ50 mm、高20mm |
|
|
紅色 |
外徑Φ90 mm、內徑Φ30 mm、高20mm |
|
|
白色 |
外徑Φ90 mm、內徑Φ30 mm、高20mm |
|
|
藍色 |
外徑Φ90 mm、內徑Φ30 mm、高20mm |
|
|
綠色 |
外徑Φ90 mm、內徑Φ30 mm、高20mm |
|
|
紅色 |
外徑φ120mm、內徑φ60mm、高31.5mm |
|
|
白色 |
外徑φ120mm、內徑φ60mm、高31.5mm |
|
|
藍色 |
外徑φ120mm、內徑φ60mm、高31.5mm |
|
|
綠色 |
外徑φ120mm、內徑φ60mm、高31.5mm |
?
